The next small thing

GOM Scan 1  높은 표준을위한 소형 3D 스캐너

정확한 메시와 큰 아이디어를위한 소형 스캐너

소형, 이동성 및 다용도

GOM Scan 1은 새로운 가능성을 열어줍니다. GOM 프린지 프로젝션 기술 및 Blue Light 기술과 같은 산업 표준은 상세하고 정확한 3D 메시를위한 기반을 제공합니다. 한편 통합 소프트웨어 GOM Inspect는 3D 프린팅, 리버스 엔지니어링 또는 부품 검사 등 원하는 모든 프로젝트에 메시를 적용 할 수 있도록 도와줍니다. 스캔을 시작하십시오.


강력한 3D 스캐너

GOM Scan 1은 컴팩트 한 모양과 첨단 기술로 가득 찬

견고한 디자인이 특징입니다. 곰의 블루 라이트 기술에서 스테레오 카메라 원리에 이르기까지 이 센서는 고정밀 3D 데이터를 전달하도록 제작되었습니다.

작고 이동하기 쉬우며 사용하기 쉽습니다.

경량 솔루션을 사용하면 3D 데이터를 직관적으로

캡처 할 수 있습니다. 조작이 간편한 GOM Scan 1은 좁은 공간에서도 중소형 부품을 간단하고 빠르게 측정 할 수있는 전문가입니다.


빠르고 정확

사전 설치된 GOM Inspect가 포함 된 GOM Scan 1은 메시를 다음 단계로 끌어 올립니다. 고품질 데이터에 의존하고 정확한 메시를 생성하고 3D 데이터를

쉽고 빠르게 얻을 수 있습니다.

당신을 안내하는 소프트웨어

GOM Scan 1은 3D 계측에서 잘 확립된 표준인 GOM Inspect와 함께 작동합니다. 강력한 메시 편집 기능으로 3D 프린팅 및 리버스 엔지니어링에 이상적인 도구입니다. 또한 검사 프로세스 전체에서 간단하고 복잡한 작업을 쉽게 처리 할 수 ​​있습니다. 워크 플로우를 단순화하고 가속화하는 소프트웨어입니다.


특징


실생활 문제에 대한 자체 모니터링 시스템

스테레오 카메라 원리로 인해 센서는 작동 중 변화하는

주변 조건을 인식하고 이러한 변화를 보정 할 수 있습니다. 측정 데이터의 품질을 보장하기 위해 센서 소프트웨어는 센서 상태를 지속적으로 모니터링합니다.


모든 조명 조건에서 정밀도

GOM의 Blue Light 기술

새로운 GOM Scan 1의 영사 장치는 Blue Light Technology를 기반으로합니다. 센서가 협 대역 청색광과 함께 작동하기 때문에 간섭하는 주변 광은 이미지 획득 중에 필터링 될 수 있습니다. 강력한 광원으로 인해 짧은 측정 시간이 가능합니다.


지능형 메시 편집으로 인쇄 준비

GOM Inspect를 사용하면 폴리곤 메시를 매끄럽고 얇게 만들고 다듬고 구멍을 채우거나 곡률 선을 추출하여 여러 일반적인 형식으로 저장할 수있는 매우 정확한 메시를 얻을 수 있습니다. 가장 좋은 부분은 스마트 다각형입니다. 다루기 쉬운 메쉬 크기를 유지하면서 가장 세부적인 메쉬를 만듭니다.

측정량 선택

애플리케이션마다 요구 사항이 다릅니다. GOM Scan 1은 MV 100, MV 200 및 MV 400의 세 가지 버전으로 제공됩니다. 세 가지 센서 모두 중소형 물체에 대한 고정밀 측정에 의존 할 수 있습니다.

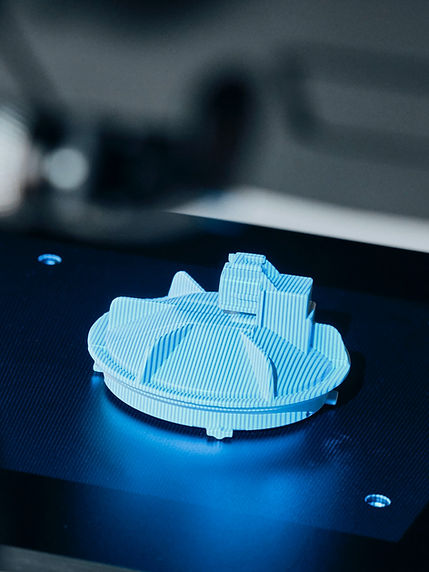

프린지 프로젝션으로 빠르게 도착

GOM Scan 1은 광학 3D 프린지 프로젝션 스캐너입니다. 파란색 프린지 ​​투영으로 구성 요소의 전체 표면을 캡처하고 세부적인 해상도를 즉시 제공합니다.

01

아이디어 캡처 및 생성

GOM Inspect가 포함 된 새로운 GOM Scan 1은

3D 프린팅, 부품의 3D 모델 및 리버스 엔지니어링과 같은 작업을 지원합니다. 단시간에 고품질 데이터를 캡처하고 강력한 메시 편집 기능을 통해 부품 교체, 정밀 3D 모델 생성 또는 신제품 개발이 용이합니다. 당신의 아이디어가 무엇이든, GOM Scan 1은

전문가 및 산업 표준을 충족하여 실현 가능합니다.

02

제품 측정 및 검사

GOM Inspect가 포함 된 GOM Scan 1은 전체 워크 플로를 지원하는 시스템입니다. 정확하고 포괄적 인 측정 결과를 얻을 수 있으며 부품 검사를 쉽게 할 수 있습니다. CAD 및 메시 파일을 가져 와서 정렬하고, 표면 비교 및 ​​검사 섹션을 만들고 보고서를 쉽고 효율적으로 생성합니다.

03

새로운 GOM Scan 1을 사용하여

• 3D 프린팅
• 리버스 엔지니어링 및 제조
• 가상 디스플레이 또는 3D 모델
• 연구 및 교육
• 예술 및 유산
• 디자인
• 의료

​부속품

당신을 지원하는 도구

GOM Scan 1에는 일상적인 작업을 지원하는 유용한

추가 액세서리가 함께 제공됩니다. GOM ROT 350은

스캔 프로세스를 용이하게하는 자동 회전 테이블입니다. 데스크 스탠드 또는 삼각대를 사용하여 스캐너를 장착합니다. 모든 것을 여행용 케이스에 넣고 작업을 완료하는 데 도움이 될 수있는 곳이면 어디든지 휴대하십시오.


기술 데이터

GOM Scan 1 (100)

​스캔 당 포인트

6 백만

포인트 거리

0.037mm

측정 영역

100x65mm²

작동 거리

​광원

400mm

LED

무게

약. 2.5kg

치수

290 x 215 x 80mm³

케이블 길이

5m

연결

USB 3

​운영 체제

윈도우 10

소프트웨어

GOM 검사

GOM Scan 1 (200)

​스캔 당 포인트

6 백만

포인트 거리

0.060mm

측정 영역

200x125mm²

작동 거리

450mm

​광원

LED

무게

약. 2.5kg

치수

290 x 215 x 80mm³

케이블 길이

5m

연결

USB 3

​운영 체제

윈도우 10

소프트웨어

GOM 검사

GOM Scan 1 (400)

​스캔 당 포인트

6 백만

포인트 거리

0.129mm

측정 영역

400x250mm²

작동 거리

500mm

​광원

LED

무게

약. 2.5kg

치수

290 x 215 x 80mm³

케이블 길이

5m

연결

USB 3

​운영 체제

윈도우 10

소프트웨어

GOM 검사
